耐磨焊絲KN-55礦用鏈輪堆焊修復專用鏈輪修復焊絲
2019-2-12 6:31:09 點擊：
耐磨焊絲KN-55礦用鏈輪堆焊修復專用
型號：KN-55鏈輪修復焊絲
規格：1.2、1.6、2.0
應用范圍：礦用鏈輪堆焊修復專用焊接材料。
40Cr**A鋼的參考化學成分（質量分數，%）
| C Si Mn Cr Ni Mo S P |
| 0.37—0.44 0.17—0.37 0.50—0.80 0.6—0.9 1.25 0.15—0.25 ≤0.025 ≤0.025 |
堆焊熔敷金屬的參考化學成分（質量分數，%）
| C Si Mn Cr W Mo V Ti S P 其它 其余 |
| 0.3 0.7 0.8 5.5 3.0 1.3 0.3 少量 ≤0.02 ≤0.02 ≤1.0 Fe |
1、焊前準備 將礦用廢舊鏈輪軸組返回后先進行拆解，對磨損鏈輪進行質量評估檢測，主要進行表層裂紋檢測、檢測內部缺陷等，然后將鏈輪磨損部位疲勞層加工掉，將鏈輪整體預熱，溫度為250—350度，保溫4h熱透后待焊。

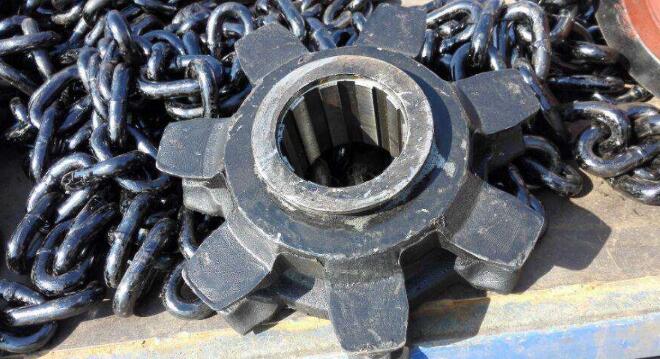

圖（2）鏈輪是礦機傳動部分的主要旋轉部件
2、堆焊工藝及參數 采用富氣體保護焊，用KN-55堆焊焊絲逐層進行堆焊，層間溫度控制在180度±10度，堆焊時用風鎬捶擊清渣，消除焊接應力，焊接電流為350，電弧電壓為31V。
3、焊后回火處理 堆焊完成后將工件整體回火，溫度為250-350度，保溫4h后隨爐冷卻至室溫，待機械加工。

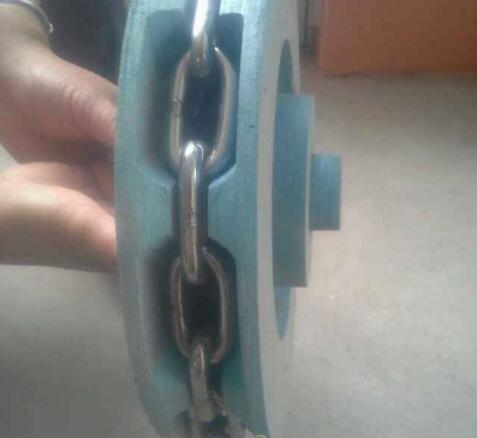

圖（3）鏈輪鏈條輸送系統，為什么鏈輪會有磨損，主要是因為鏈條與鏈輪摩擦嚴重
4、焊后加工 將堆焊后的鏈輪按尺寸要求編制加工程序，用高硬度冷卻加工刀具加工成形。
包裝說明：15公斤/盤。
- 上一篇：耐磨焊絲KNM60在塑料粉碎機的應用 [2021/12/7]
- 下一篇：耐磨焊條一包多少錢 [2018/1/3]
